الانجراف في فاصل الغاز عن السائل: الآلية، والاختبار، والتحسين

يحدث انجراف السائل عندما تنتقل قطرات السائل مع تيار الغاز بدلاً من إزالتها بواسطة جهاز فصل الغاز عن السائل. وقد يؤدي الانجراف المفرط إلى تلوث تيارات العمليات اللاحقة، وزيادة الحمل السائل على الضواغط ومعدات التنقية، مما يعرض التشغيل المستمر للخطر.

يحدد المصدر الإجراء التصحيحي. فقد تدخل القطرات مع مادة التغذية، أو تتشكل نتيجة التفاعلات بين الغاز والسائل داخل الوعاء، أو تعود إلى تيار الغاز بعد تراكمها على الأسطح الداخلية. ويتطلب التحسين الفعال تحديد الآلية السائدة، وقياس التلوث في ظل ظروف محددة، والتحقق من فعالية الإجراءات التصحيحية من حيث أداء الفصل وانخفاض الضغط.

ما المقصود بـ«انجراف السائل» في جهاز فصل الغاز عن السائل؟

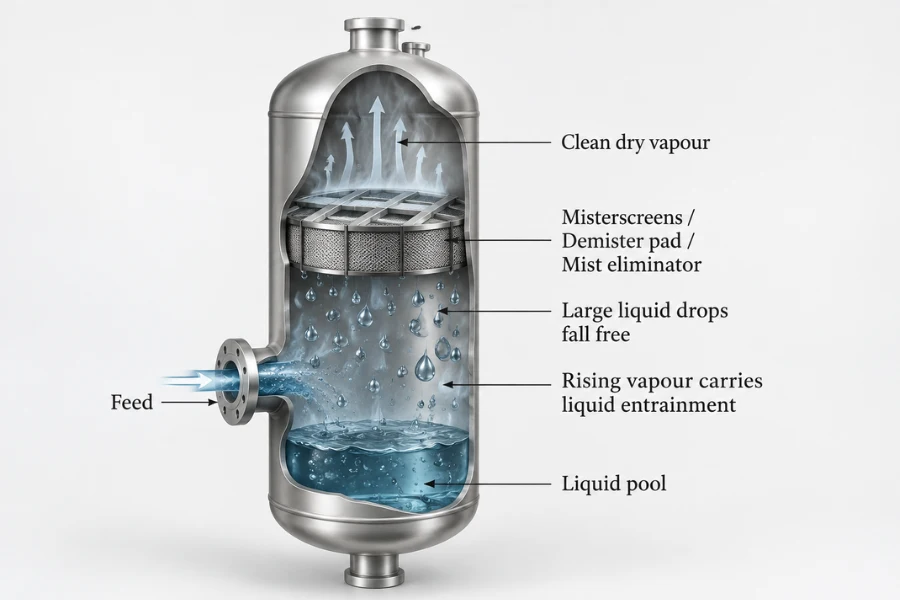

يُقصد بـ«انجراف السائل» نقل قطرات السائل بواسطة طور غازي مستمر. وهناك ثلاثة مصطلحات ذات صلة تصف المراحل المختلفة لهذه المشكلة.

التزامن الأولي مقابل إعادة التزامن الثانوي

يحدث الانجراف الأولي عندما يدخل السائل لأول مرة إلى تيار الغاز على شكل قطرات متناثرة. وتشمل مصادر هذا الانجراف الأنابيب الموجودة في الجزء العلوي من المنشأة، والاضطرابات عند المدخل، وأسطح السائل المعرضة لقص الغاز داخل الوعاء.

تحدث عملية إعادة الانجراف الثانوية عندما ينفصل السائل الذي تم تجميعه مسبقًا عن الجدار أو الريشة أو الوسادة الشبكية أو سطح التصريف، ويعود إلى تيار الغاز. ويمكن أن تؤدي قوة القص المفرطة للغاز، وتراكم السائل، وتقييد التصريف إلى حدوث هذه العملية.

هذا التمييز مهم لأن تحسين عملية التقاط الرذاذ لن يؤدي بالضرورة إلى حل مشكلة التصريف. فإذا كان السائل المجمع ينفصل مرارًا وتكرارًا عن الأسطح الداخلية، فقد يستمر الفاصل في التعرض لمستويات عالية من الانتقال الجانبي على الرغم من فعالية عملية التقاطه الأولية.

الانجراف مقابل انتقال السائل

الكمية المتبقية من السائل هي السائل الذي يخرج من جهاز الفصل مع الغاز الناتج. وهي تُستخدم لقياس النتيجة الإجمالية لعملية الفصل، لكنها لا تحدد السبب.

قد ينتج الترسب عن مرور قطرات دقيقة عبر الأجزاء الداخلية، أو عن سرعات غازية عالية موضعية، أو عن تدفق جانبي، أو عن إعادة انجراف السائل المتجمع. وتحدد القياسات عند المخرج مدى المشكلة، في حين تساعد بيانات حجم القطرات، وانخفاض الضغط، واتجاهات مستوى السائل، وقياسات التصريف في تحديد مصدرها.

الآليات التي تسبب انجراف السائل وإعادة انجرافه

القص في مدخل الأنبوب وتفكك القطرات

يمكن أن تؤدي السرعة العالية للغاز، والتغيرات المفاجئة في اتجاه التدفق، والاضطرابات المحلية إلى تفتيت تراكيب السائل إلى قطرات أصغر قبل وصولها إلى منطقة الفصل الرئيسية. كما قد تؤدي الكوعات الموجودة في الجزء العلوي من المجرى وأجهزة المدخل إلى توزيع غير متساوٍ للسائل أو حدوث تصادم موضعي.

يمكن أن يؤدي التوزيع الأكثر دقة للقطرات عند المدخل إلى انخفاض أداء الفصل بالجاذبية، لأن القطرات الأصغر حجمًا تستقر عمومًا ببطء أكبر مقارنة بالغاز. وتساعد مقارنة توزيعات أحجام القطرات عند المدخل والمخرج — حيثما تتوفر قياسات تمثيلية — في تحديد ما إذا كان الفاصل يتلقى حملًا زائدًا من القطرات الدقيقة، أو ما إذا كانت الظروف الداخلية تسهم في حدوث التلوث الملحوظ.

يجب أن يشمل التشخيص الأنابيب الموجودة في المراحل الأولية وهندسة المدخل، بدلاً من التعامل مع خزان الفصل كعنصر منفصل.

تكوّن الموجات ذات السطح الحر وانجراف السائل

يؤدي تدفق الغاز فوق سطح سائل إلى حدوث قص هوائي ديناميكي. وفي ظل الظروف المناسبة، تتشكل موجات بين السطوح وتطلق قطرات في تيار الغاز.

يعتمد بدء هذه الظاهرة على سرعة الغاز المحلية، وكثافة الغاز والسائل، والتوتر السطحي، وخصائص السائل، ومستوى السائل، وهندسة الوعاء. ويمكن أن تؤدي التغيرات في مستوى السائل إلى تغيير التفاعل بين التدفق الداخلي والسطح الحر، مما يؤدي إلى تكوين قطرات إضافية حتى عندما يظل إجمالي تدفق الغاز ثابتًا.

تؤدي هذه القطرات إلى زيادة كمية السائل التي تدخل منطقة الفصل. وإذا تلقى مزيل الرذاذ كمية من السائل تفوق قدرته على التقاطها وتصريفها في ظل ظروف التشغيل الحالية، فقد يزداد التلوث الناتج عن المخرج دون أن يطرأ أي تغيير على الأجزاء الداخلية نفسها.

لا يمكن تحديد بداية تكوّن الموجات أو انفصال القطرات بناءً على سرعة غاز حرجة واحدة تنطبق على جميع أجهزة الفصل. بل يجب تحديدها وفقًا لنظام التدفق ذي الصلة، وخصائص المائع، وحمولة السائل، وهندسة الوعاء.

إعادة التدفق من مزيلات الرذاذ وأسطح التصريف

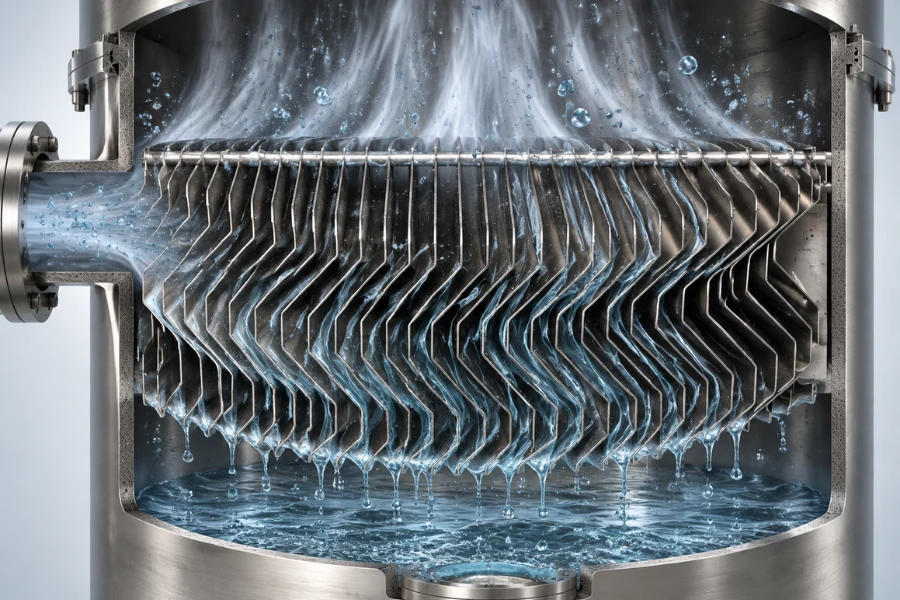

تعمل أجهزة إزالة الرذاذ على التقاط القطرات من خلال الاصطدام بالقصور الذاتي، والالتصاق السطحي، والاندماج. ويجب بعد ذلك تصريف السائل المجمع دون أن يعود إلى تيار الغاز.

في أجهزة إزالة الرذاذ من النوع ذي الريشات، تشكل القطرات طبقات رقيقة على الألواح وتتدفق على طول الأسطح. أما في الوسادات الشبكية، فتتجمع القطرات على الشبكة السلكية، وتتحد لتشكل كتل سائلة أكبر يجب أن تغادر منطقة التجميع.

مع زيادة سرعة الغاز، يزداد القص الديناميكي الهوائي على الطبقة المجمعة. وقد تظهر موجات في الطبقة أو حالات عدم استقرار محلية، يتبعها انفصال السائل وزيادة التلوث عند المخرج. ويمكن أن يؤدي تقييد التصريف، والحمل المفرط للسائل، والتوزيع غير المتساوي للغاز إلى تفاقم هذه السلسلة من الأحداث.

بحثت الدراسات التجريبية لمزيلات الرذاذ التي تعمل بألواح موجية في حدود إعادة الانجراف في ظل ظروف تدفق محددة للغاز والسائل. كما استخدمت الأبحاث المتعلقة بالأجهزة ذات الريش قياسات سماكة الغشاء السائل وتحليل توازن القوى لدراسة انكسار الغشاء. وتدعم هذه النتائج تقييم سلوك الغشاء وقدرته على التصريف معًا، لكنها لا تحدد سرعة حرجة عامة تنطبق على كل شكل هندسي أو نظام سوائل.

لمزيد من القراءة، انظر الأبحاث المتعلقة بظاهرة إعادة الانجراف في مزيلات الرذاذ ذات الألواح الموجية، والأبحاث المتعلقة بظاهرة إعادة الانجراف في مزيلات الرذاذ ذات الريش.

الفصل بالجاذبية ونقل القطرات

يعتمد الفصل بالجاذبية على التوازن بين وزن القطرات وقوة الطفو والمقاومة الهوائية ومجال تدفق الغاز المحلي. ويجب أن تصل القطرات إلى سطح التجميع أو بركة السائل قبل أن تغادر الوعاء.

بالنسبة لقطرة صغيرة شبه كروية في ظروف الترسيب النهائية، فإن سرعة الترسيب وفقًا لقانون ستوكس هي

[v_t=\frac{(\rho_l-\rho_g)gd^2}{18\mu_g}]

حيث (v_t) هي سرعة الاستقرار النهائية بالنسبة للغاز، و(\rho_l) و(\rho_g) هما كثافتا السائل والغاز، و(g) هي عجلة الجاذبية، و(d) هو قطر القطرة، و(\mu_g) هي اللزوجة الديناميكية للغاز.

تفترض هذه المعادلة أن رقم رينولدز للقطرة منخفض بما يكفي لتطبيق مقاومة ستوكس، وأن القطرة كروية الشكل تقريبًا، وأن الظروف هي ظروف الترسيب النهائي. وقد تتطلب القطرات الأكبر حجمًا أو السرعات النسبية الأعلى استخدام معامل مقاومة مناسب وإجراء حسابات توازن القوى.

في حالة التدفق الصاعد للغاز، قد لا تتمكن القطرة من العودة إلى البركة السائلة عندما تتجاوز السرعة المحلية للغاز في الاتجاه الصاعد سرعة الترسيب النهائية للقطرة في الاتجاه الهابط بالنسبة للغاز. كما يعتمد الحمل الفعلي على زمن البقاء، والاضطراب، واتجاه التدفق، والهندسة الداخلية.

في ظل شروط ستوكس، تتغير سرعة الترسيب مع مربع قطر القطرات. وهذا ما يفسر السبب في أن التحول نحو استخدام قطرات أصغر حجمًا عند المدخل يمكن أن يؤدي إلى زيادة التلوث بالقطرات حتى عندما تظل هندسة الوعاء ومتوسط تدفق الغاز دون تغيير.

كيفية قياس كمية السائل الماصطحب في فاصل الغاز والسائل

يتطلب إجراء اختبار الانجراف الدقيق تحديد حدود قياس واضحة، وتدفقًا مرجعيًّا ثابتًا، وطريقة مناسبة لأحجام القطرات المتوقعة وتركيز السائل. وبدون هذه المعايير، قد لا تكون القيم المُبلغ عنها قابلة للمقارنة بشكل مباشر.

تحديد حدود الاختبار ومقاييس الأداء

حدد المكان الذي يتم فيه قياس السائل، وتدفق السائل الذي يُستخدم كمرجع، وما إذا كانت النتيجة تُعبَّر عنها كـ«تدفق كتلوي» أو «تدفق حجمي» أو «تركيز» أو «كسر غير ذي أبعاد».

النظام المتري	الغرض
معدل جرف السائل	يقيس كمية السائل الذي يعبر حدودًا محددة في الوحدة الزمنية
نسبة التزامن	يعبر عن الترحيل المقاس بالنسبة لتدفق سائل مرجعي محدد
تسرب السائل من مخرج التصريف	يقيس كمية السائل المتدفق مع الغاز على أساس كتلة أو حجم محدد
توزيع أحجام القطرات	يحدد أحجام القطرات في موقع أخذ عينات محدد
انخفاض الضغط	يقيس المقاومة الهيدروليكية عبر الفاصل أو أحد المكونات المحددة
بداية التزامن	يحدد أول ظهور قابل للتكرار لظاهرة الانجراف وفقًا لمعيار محدد مسبقًا

يُعد انخفاض الضغط متغيرًا تشخيصيًا مفيدًا، لكنه لا يقيس التلوث المتناقل بشكل مباشر. وبالمثل، فإن توزيع حجم القطرات يصف مجموعة القطرات بدلاً من إجمالي كتلة السائل المنقولة.

يمكن حساب نسبة الانجراف القائمة على الكتلة على النحو التالي:

[E_m=\frac{\dot m_c}{\dot m_r}\times100%]

حيث يمثل (\dot m_c) معدل التدفق الكتلي المقاس للسائل المنقول، ويمثل (\dot m_r) معدل التدفق الكتلي المرجعي للسائل. وإذا كان المرجع هو تغذية السائل عند المدخل، فإن النتيجة تعبر عن السائل المنقول كنسبة مئوية من السائل الوارد.

يجب أن يظل المقام وأساس القياس متسقين عبر جميع الاختبارات. ولا يمكن استبدال الكسور المستندة إلى الكتلة بتلك المستندة إلى الحجم بشكل مباشر ما لم يتم تحديد أساس التحويل والكثافات ذات الصلة.

تصميم نظام أخذ العينات

قد تؤدي عملية أخذ العينات إلى تشويه توزيع القطرات المقاسة. فقد يترسب السائل على جدران الأنابيب، أو يتجمع، أو يتبخر، أو يتعرض لتكثف إضافي بين مخرج الفاصل ونقطة القياس.

قم بتوثيق موقع أخذ العينات، وترتيب المجس والخط، وضغط التشغيل ودرجة الحرارة، ونطاق القياس، وحد الكشف، ومدة أخذ العينات. اختر طريقة جمع العينات أو جهاز قياس حجم القطرات المناسب للتركيز المتوقع ونطاق الحجم.

يمكن للطريقة القائمة على التجميع أن تحدد كمية السائل كمياً عندما يكون الاسترداد موثوقاً. أما أجهزة قياس حجم القطرات، فيمكنها تحديد خصائص التوزيع، لكنها قد لا تقيس الكتلة الإجمالية للسائل بشكل مباشر. وعندما تكون هاتان الكميّتان مهمتين، يجب استخدام طرق تكميلية وتقييم مدى اتساق نتائجها.

إنشاء مصفوفة اختبار خاضعة للرقابة

تساعد مصفوفة الاختبار المنظمة على فصل تأثيرات سرعة الغاز عن حمل السائل. يجب تحديد خط أساس مستقر، وتغيير عامل رئيسي واحد في كل مرة حيثما أمكن ذلك، وتسجيل المتغيرات اللازمة لتفسير كل استجابة.

اختبار	المتغيرات الخاضعة للرقابة أو المسجلة	الغرض الرئيسي
المسح بسرعة الغاز	تدفق الغاز، حمولة السائل، مستوى السائل، انخفاض الضغط، التسرب	تحديد اتجاهات الترحيل وبداية إعادة الانجراف المحتملة
المسح باستخدام الحمل السائل	التغذية السائلة، تدفق الغاز، الصرف، التسرب	تحديد ما إذا كانت معالجة السوائل أم التصريف هي التي تحد من الأداء
اختبار قابلية التكرار	نفس نقطة التشغيل وإجراءات أخذ العينات	تحديد مدى التباين في القياسات والعمليات
مقارنة بين الحالة السابقة والحالة اللاحقة	نفس الحدود، ونفس الأساس المرجعي، ونفس طريقة أخذ العينات	تحديد ما إذا كان التحسين يؤدي إلى تحسن قابل للقياس

في كل نقطة اختبار، تأكد من استقرار النظام قبل جمع البيانات. سجل التلوث المتبقي في المخرج إلى جانب انخفاض الضغط ومستوى السائل وسلوك التصريف. إذا كان التشغيل العابر ذو صلة، فإن اختبارات الحالة المستقرة وحدها لن تحدد الأداء خلال تلك الأحداث.

تحديد وقت بدء إعادة التزامن

حدد معيار بدء الاختبار قبل إجرائه. وقد يكون ذلك زيادة مستمرة في التلوث المتبقي عند المخرج، أو تغيرًا قابلًا للتكرار في سلوك الغشاء السائل، أو أي استجابة قابلة للقياس أخرى تشير إلى بدء إعادة الانجراف.

قم بزيادة سرعة الغاز بزيادات محددة مع الحفاظ على الحمل السائل المحدد. اترك النظام يستقر عند كل نقطة، ثم سجل معدل الانتقال، وانخفاض الضغط، ومستوى السائل، وأداء التصريف. كرر الظروف التمثيلية لتحديد ما إذا كان الحدث الملحوظ قابلاً للتكرار.

إذا كان النظام قد يُظهر تباطؤًا، فيجب أيضًا إجراء تسلسل تدفق تنازلي خاضع للتحكم. وقد تختلف نقطة الاستعادة أثناء انخفاض التدفق عن نقطة البداية أثناء زيادة التدفق، وذلك بسبب تراكم السائل داخل الأجزاء الداخلية.

يجب الإبلاغ عن النتيجة باعتبارها حالة بداية الظهور بالنسبة للهندسة الخاضعة للاختبار، وخصائص السائل، وحمولة السائل، وطريقة الكشف. ولا تُعد حالة بداية الظهور الملاحظة حدًا تصميميًا عامًّا. كما أن حساسية الكشف مهمة أيضًا، لأن جهازًا يتمتع بحد كشف أعلى قد يحدد بداية الظهور في وقت متأخر مقارنةً بطريقة أكثر حساسية.

تقييم عدم اليقين في القياس وتوازن الكتلة

قد تتأثر قياسات الترحيل بدقة مقياس التدفق، وقياس السائل المجمع، وفقدان العينات، والتوقيت، ودقة الجهاز، وتقلبات العملية. وينبغي تقييم أوجه عدم اليقين هذه قبل تفسير التغيرات الطفيفة في الأداء على أنها ذات مغزى.

بالنسبة لنسبة الجرّ القائمة على الكتلة

[E_m=100\frac{\dot m_c}{\dot m_r}]

ويبلغ عدم اليقين المعياري النسبي التقريبي

[\frac{u(E_m)}{E_m}\approx\sqrt{\left(\frac{u(\dot m_c)}{\dot m_c}\right)^2+\left(\frac{u(\dot m_r)}{\dot m_r}\right)^2}]

حيث يشير (u) إلى درجة عدم اليقين القياسية. يفترض هذا التقريب أن القياسات مستقلة وأن الأخطاء النسبية صغيرة بما فيه الكفاية. أما الأخطاء المترابطة فتتطلب إدراج مصطلح التباين المشترك.

على سبيل المثال، إذا كانت الأخطاء المعيارية النسبية لقياسات الترحيل والتدفق المرجعي تبلغ 5% و2% على التوالي، فإن الخطأ المعياري النسبي التقريبي للجزء يساوي 5.4%. ويُعد هذا حسابًا توضيحيًّا، وليس مواصفة لأي جهاز أو فاصل معين.

لا يُعد هذا التقدير مناسبًا للإبلاغ عن درجة عدم اليقين النسبية الموثوقة عندما يقترب الحمل المتبقي من الصفر أو ينخفض إلى ما دون حد الكشف للقياس. في مثل هذه الحالات، يجب الإبلاغ عن حد الكشف واستخدام درجة عدم اليقين المطلقة المناسبة أو فاصل القياس.

وحيثما أمكن عمليًّا، قارن بين كمية السائل الواردة، والسائل المجمع، والكمية المتبقية عند المخرج خلال نفس الفترة الزمنية. وأخذ في الاعتبار منافذ السائل الأخرى والتغيرات في كمية السائل المحتجزة داخليًّا. قد يشير سوء إغلاق توازن الكتلة إلى وجود خسائر في العينات، أو تراكم غير مقاس، أو تشغيل غير مستقر، أو خطأ في القياس. ولا ينبغي تفسير توازن الكتلة على أنه إغلاق في حالة مستقرة إلا عندما يكون النظام مستقرًا بدرجة كافية ويتم أخذ تراكم السائل في الاعتبار.

كيفية تشخيص ظاهرة إعادة التزامن في أجهزة الفصل الصناعية

ينبغي أن يميز التشخيص بين التفسيرات المتنافسة بدلاً من تحديد السبب بناءً على أعراض فردية.

الأعراض الملاحظة	الأسباب المحتملة	الأدلة والفحص التالي
يزداد التراكم مع زيادة تدفق الغاز	سوء الترسيب، أو ارتفاع السرعة الموضعية، أو انزلاق الطبقة الرقيقة	مقارنة اتجاهات الترحيل وانخفاض الضغط؛ دراسة توزيع التدفق وسلوك البداية
يزداد التراكم مع زيادة تحميل السوائل	الحمل الزائد للقطرات في مدخل النظام، أو تراكم السوائل، أو تقييد التصريف	قارن بين تدفق الوارد، ومستوى السائل، وتدفق التصريف، والتسرب من المخرج
يزداد انخفاض الضغط مع زيادة التسرب	تراكم السوائل داخل الجسم، أو غمرها، أو انسداد الممرات	تحديد ما إذا كان انخفاض الضغط يرتفع قبل حدوث التلوث أو بالتزامن معه؛ وفحص نظام التصريف وانخفاض الضغط في كل مقطع
يتقلب الرصيد المتبقي تبعًا لمستوى السائل	إزالة السطح الحر، أو التفاعل مع المدخل، أو التحكم في المستوى غير المستقر	ترتيب سجلات المستوى وتدفق الغاز والتسرب حسب الوقت
تسود القطرات الدقيقة عند المخرج	وجود قطرات دقيقة في المدخل، أو عدم كفاية عملية التقاطها، أو حدوث تجاوز محلي	مقارنة توزيعات أحجام المداخل والمخارج حيثما أمكن قياسها؛ ودراسة توزيع التدفق
التغيرات في الأداء بعد تعديل العملية	تغير خصائص السوائل، أو نظام التشغيل، أو الترسبات، أو ظروف التدفق	مقارنة البيانات التشغيلية الحالية مع أسس التصميم الأصلية

تُعد هذه الأعراض مؤشرات تشخيصية وليست دليلاً قاطعاً. وقد يكون هناك أكثر من آلية واحدة نشطة في الوقت نفسه.

التمييز بين فشل الالتقاط وفشل التصريف

يحدث فشل الالتقاط عندما تمر القطرات عبر منطقة الفصل دون أن يتم تجميعها. ويحدث فشل التصريف عندما يتعذر للسائل الملتقط مغادرة الأسطح الداخلية بالمعدل المطلوب.

تحقق من أسباب فشل عملية التقاط الجسيمات من خلال فحص عدد القطرات عند المدخل، وتوزيع أحجامها عند المخرج، والأدلة المتعلقة بتوزيع التدفق. تحقق من أسباب فشل عملية التصريف من خلال مقارنة كمية الجسيمات المتبقية مع انخفاض الضغط، ومستوى السائل، وتدفق التصريف، والأدلة على تراكم السائل.

إذا زاد التسرب مع تدهور الصرف وارتفاع انخفاض الضغط، فإن تراكم السائل أو الفيضان يصبح فرضية أكثر ترجيحًا. أما إذا زاد التسرب دون حدوث تغيير مقابل في الصرف أو انخفاض الضغط، فيجب التحقق من حمل المدخل، وتغلغل القطرات الدقيقة، والتجاوز المحلي قبل تعديل نظام الصرف.

استراتيجيات هندسية للحد من الانجراف

يجب أن يتم التحسين وفقًا للآلية التي تم تشخيصها. ويجب تقييم كل تعديل في ضوء التلوث المتسرب من المخرج، وانخفاض الضغط، وأداء التصريف، ونطاق التشغيل المقصود.

تصحيح التحميل المفرط للقطرات في البداية

عندما يزود المدخل قطرات دقيقة بشكل مفرط، يجب فحص الأنابيب الموجودة في الجزء العلوي من الدائرة، وزخم المدخل، وتأثير السائل المحلي، وهندسة جهاز المدخل. وقد يؤدي تعديل التكوين إلى الحد من الانفصال الضار أو توزيع المراحل الواردة بشكل أكثر توازناً.

إذا كانت القطرات تنشأ من السطح الحر، فيجب فحص سرعة الغاز المحلية، ومستوى السائل، والتفاعل بين المدخل والنفاثة. وقد يؤدي تغيير ظروف التشغيل أو الشكل الهندسي الداخلي إلى تقليل تكوّن القطرات، ولكن يجب فحص الترتيب المعدّل للتأكد من عدم وجود مناطق جديدة ذات قص عالٍ أو توزيع غير متساوٍ للتدفق.

معالجة مشاكل إعادة التوجيه وقيود الصرف

إذا أشارت الاختبارات إلى حدوث انزلاق للغشاء السائل أو تقييد في التصريف، فقم بفحص المسار الممتد من سطح التجميع إلى مخرج السائل. وتشمل الإجراءات المحتملة إزالة الانسدادات من الممرات، ومراجعة مسار السائل، وتصحيح التحكم في المستوى، أو تغيير الشكل الهندسي الداخلي لتقليل سرعة الغاز المحلية وتراكم السائل.

تنطوي هذه التغييرات على مزايا وعيوب. فقد تؤدي هياكل الصرف الأكثر تعقيدًا إلى زيادة متطلبات التصنيع والصيانة، في حين أن التغييرات التي تهدف إلى خفض السرعة المحلية قد تتطلب مساحة إضافية أو تؤدي إلى تغيير فقدان الضغط في أماكن أخرى.

لا تُجرِ تعديلات على أجهزة إزالة الرذاذ إلا عندما تدعم الأدلة ذلك

ينبغي أن يهدف تغيير مزيل الرذاذ إلى معالجة القيد الذي تم قياسه، بدلاً من الافتراض بأن استخدام نوع داخلي مختلف سيؤدي تلقائيًا إلى تحسين الأداء.

إذا كان اختراق القطرات الدقيقة هو السائد، فيجب تقييم سلوك الالتقاط وتوزيع أحجام القطرات عند المدخل. أما إذا كان إعادة الانجراف هو السائد، فيجب تقييم استقرار الغشاء، وقدرة معالجة السائل، وهندسة التصريف، وسرعة الغاز المحلية.

يجب تقييم أي تعديل مقترح من حيث الترحيل، وانخفاض الضغط، وأداء الصرف، وميل التلوث، ونطاق التشغيل. ولا يضمن التحسن في أحد هذه المقاييس تحسين الأداء العام.

بالنسبة للمشاريع التي تتطلب تقييم المعدات أو إجراء تغييرات داخلية في التكوين، فإن DODGEN’s معدات الفصل توفر هذه المجموعة من المشاريع نقطة انطلاق لمناقشة المتطلبات الخاصة بكل عملية.

التحقق من نافذة التشغيل المعدلة

كرر إجراء الاختبارات ذات الصلة بعد التحسين باستخدام نفس حدود القياس، وتعريف التدفق المرجعي، وطريقة أخذ العينات، ومعايير جودة البيانات. قارن بين التلوث المتبقي، وانخفاض الضغط، وسلوك التصريف عند أحمال غازية وسائلة مكافئة.

لا يُعتبر التغيير ذا مغزى إلا عندما يتجاوز التحسن الملحوظ درجة عدم اليقين في القياس ذات الصلة، ويكون قابلاً للتكرار في ظل ظروف التشغيل المطلوبة. كما يجب أن يشمل الاختبار نطاق التشغيل الذي يُتوقع أن تعمل فيه المعدات، بدلاً من الاعتماد على نقطة مواتية واحدة فقط.

التحقق من صحة عملية التحسين من خلال الحوسبة الديناميكية للسوائل (CFD) والاختبارات التجريبية

يمكن استخدام نموذج CFD لدراسة التوزيع غير المتكافئ للتدفق، وقمم السرعة المحلية، ومسارات القطرات. وتحدد الاختبارات التجريبية ما إذا كانت التحسينات المتوقعة تحدث في ظل ظروف تشغيل تمثيلية.

وضع نموذج للآلية المفترضة

اختر النموذج وفقًا للخلل قيد الدراسة. يتطلب التوزيع غير المتساوي للتدفق تمثيلاً مناسبًا لحقل تدفق الغاز، في حين أن تغلغل القطرات قد يتطلب تتبع الجسيمات أو نموذجًا متعدد الأطوار مناسبًا. أما إعادة الانجراف الذي ينطوي على أغشية سائلة فقد يتطلب معالجة إضافية لسلوك السطح الفاصل وديناميكيات الأغشية.

يجب مراجعة حساسية الشبكة، وشروط الحدود، ومعالجة الاضطرابات، وافتراضات الأطوار المتعددة قبل استخدام النتائج لدعم التغييرات التصميمية. ولا يُثبت خط كفاف السرعة وحده تحسن أداء الانتقال.

التحقق من صحة النتائج مقارنةً بالنتائج المقاسة

قارن توقعات المحاكاة مع القياسات المستمدة من ظروف التشغيل المقابلة. وقد تشمل الكميات ذات الصلة انخفاض الضغط، والانجراف عند المخرج، وتوزيع حجم القطرات، وبدء إعادة الانجراف الملحوظ.

لا يكفي التوافق في قيمة واحدة أو عند نقطة تشغيل واحدة لإثبات دقة التنبؤ عبر نطاق التشغيل الكامل. يجب التحقيق في التباينات من خلال عدم اليقين في القياس، والشروط الحدية، والآليات الفيزيائية المُغفلة، وقيود النموذج قبل استخدام المحاكاة لتبرير إجراء تعديل ما.

ترجمة النتائج الأولية إلى معايير للتصميم الصناعي

يمكن أن يحدد الاختبار التجريبي كيفية استجابة التلوث المتبقي للتغيرات في سرعة الغاز، وحمولة السائل، والهندسة. كما يجب أن يأخذ التوسع في النطاق في الاعتبار التغيرات في توزيع التدفق، ووقت البقاء، وسلوك الغشاء السائل، ومسارات التصريف، والحمولة الداخلية.

يجب أن توثق أسس التصميم النهائية ظروف التشغيل التي خضعت للاختبار، ومستوى الانتقال المقبول، وحدود انخفاض الضغط، ومتطلبات التصريف، وأدلة التحقق. ويؤدي ذلك إلى إقامة صلة قابلة للتتبع بين النتائج التجريبية وقرارات التصميم الصناعي.

للاطلاع على التصميم الأوسع نطاقًا على مستوى النظام واختيار المعدات، انظر دليل DODGEN دليل تصميم فاصل الغاز عن السائل.

الخاتمة

ينبغي معالجة مشكلة انجراف الغازات والسوائل في الفاصل من خلال تحديد الآلية السائدة، وقياس معدل الانتقال في ظل ظروف محددة، والتحقق من صحة التعديلات المستهدفة. ولا يمكن لمعدل الانتقال عند المخرج وحده التمييز بين الحمل المفرط للقطرات في البداية وبين عدم كفاية عملية التقاطها أو إعادة انجرافها الثانوي.

يجمع التقييم الهندسي القابل للتبرير بين قياسات الترحيل وبيانات التشغيل، وانخفاض الضغط، وسلوك التصريف، وتوزيع حجم القطرات، حيثما كان ذلك مفيدًا. ومن ثم، يمكن للاختبارات القابلة للتكرار والمحاكاة التي تم التحقق من صحتها أن تدعم التغييرات التي تعمل على تحسين أداء الفصل دون تجاوز القيود الهيدروليكية أو التشغيلية.

دودجن يمكن أن يدعم تقييم أداء فصل الغاز عن السائل، وتحسين العملية، ومتطلبات التوسع في التطبيقات الصناعية. ويعتمد النهج المناسب على الظروف الفعلية للعملية، وآلية الجر المُشخصة، ومعايير الأداء المحددة للمشروع.
