تتحكم الأجزاء الداخلية لبرج الاستخلاص في كيفية تلامس المرحلتين السائلتين مع بعضهما البعض، وتبادل المواد المذابة بينهما، وحركتهما عبر العمود. وتحدد هندسة الموزع التوزيع الأولي للمرحلتين، بينما تؤثر الحشوة على التدفق اللاحق وسلوك القطرات، ويؤدي النبض إلى تغيير الظروف الهيدروديناميكية التي تحكم انتقال الكتلة والسعة الهيدروليكية. وتشكل هذه المكونات جوهر أي نظام فعال برج الاستخراج التصميم.
يكمن التحدي التصميمي في تحقيق الفصل المطلوب دون حدوث اختلاط عكسي مفرط، أو تدفق معاكس غير مستقر، أو فيضان، أو فصل سيئ بين المراحل. ويجب تقييم هذه القيود مجتمعةً لأن تحسين أحد مؤشرات الأداء قد يؤدي إلى تدهور مؤشر آخر.
كيف تؤثر الأجزاء الداخلية لبرج الاستخلاص على أداء الفصل
ينقل الاستخلاص السائل-السائل مكونًا مستهدفًا بين مرحلتين سائلتين غير قابلتين للامتزاج. وتشكل المرحلة المتناثرة قطرات داخل المرحلة المستمرة، مما يخلق واجهة لنقل المادة المذابة.
| المكون الداخلي | الوظيفة الأساسية | متغيرات التصميم الرئيسية |
|---|---|---|
| الموزع | يُدرج ويوزع مرحلة سائلة | هندسة الفتحة، وسرعة التدفق، والتبلل، وتغطية المقطع العرضي |
| التعبئة | تؤثر على مسارات التدفق وتفاعلات القطرات | الهندسة، والمواد، والتبلل، وتوجيه التدفق، والمقاومة الهيدروليكية |
| نظام النبض | يُظهر حركة السائل التذبذبية | التردد، والسعة، ومعدل الاحتجاز، ونقل الكتلة، وحدود الغمر |
يحدد الموزع ظروف التفريغ الأولية، وتؤثر الحشوة على التلامس بين المراحل التالية، ويمكن أن يؤدي النبض إلى تكثيف تفكك القطرات وتجديد السطح الفاصل. ويجب أن يحقق التصميم توازنًا بين هذه التأثيرات من جهة، والقدرة الهيدروليكية وقدرة المراحل عند المخرج على الانفصال من جهة أخرى.
تصميم الموزع في عملية الاستخلاص السائل-السائل
مقدمة عن الطور المتناثر وسلوك الترطيب
يجب أن تخرج الطور المتناثر من فتحات الموزع بشكل نظيف لضمان تكوين نمط القطرات المقصود. ويحدد المرجع المرفق طريقتين لتحقيق هذا السلوك.
- استخدم مادة موزعة تُبلل بشكل تفضيلي بالمرحلة المستمرة.
- استخدم فوهات تبرز خارج سطح الموزع بحيث تخرج الطور المتناثر من الفوهة بدلاً من أن ينتشر على طول السطح.
تحتفظ بعض تصاميم الألواح المثقبة بالنتوءات الناتجة عن عملية تثقيب الثقوب للتأثير على سلوك التفريغ. وهذه تقنية تصميم محددة، وليست شرطًا عامًّا.
كما تتطلب كلتا المرحلتين توزيعًا مناسبًا. فقد يؤدي سوء توزيع المرحلة المستمرة إلى ظهور مسارات تدفق تفضيلية وزيادة الاختلاط العكسي، في حين أن سوء توزيع المرحلة المتناثرة قد يؤدي إلى توزيع غير متساوٍ للقطرات. ولذلك، يجب أن يكون ترتيب الموزع متوافقًا مع خصائص التدفق في قسم التلامس الواقع في اتجاه مجرى التيار والمختار أجزاء العمود الداخلية.
قطر الثقب، والسرعة، ورقم ويبر
بالنسبة للموزع الذي يحتوي على فتحات متطابقة، يمكن تقدير العدد المطلوب من الفتحات استنادًا إلى معدل تدفق الطور المتناثر وسرعة التدفق المحددة للفتحة.
[
N_{\mathrm{الثقوب}}=\frac{Q_d}{A_oV_o}
]
المكان:
- (N_{\mathrm{holes}}) هو عدد الثقوب.
- (Q_d) هو معدل التدفق الحجمي الإجمالي للطور المتناثر.
- (A_o) هي مساحة المقطع العرضي لثقب واحد.
- (V_o) هي السرعة المتوسطة عبر كل فتحة.
يُعد عدد الثقوب المحسوب قيمة أولية لتحديد الحجم. ويجب أن يكون العدد النهائي عددًا صحيحًا قابلًا للتصنيع، وبعد ذلك يجب إعادة حساب السرعة الفعلية للثقب باستخدام الشكل الهندسي المحدد ومعدل التدفق التشغيلي.
يربط رقم ويبر بين قوى القصور الذاتي والتوتر السطحي. وباستخدام قطر الثقب كطول مميز،,
[
We=\frac{\rho_pV_o^2d}{\sigma}
]
حيث (\rho_p) هي كثافة الطور المتناثر، و(V_o) هي سرعة الثقب، و(d) هي قطر الثقب، و(\sigma) هي التوتر السطحي.
تقدم المرجع المذكور العلاقة التالية للسرعة عند رقم ويبر يساوي 12.
[
V_{o,\max}=\sqrt{\frac{12\sigma}{d\rho_p}}
]
يحدد المصدر رقم ويبر الذي يبلغ حوالي 2 كحد أدنى إرشادي لتحقيق تدفق النفاث عبر جميع الثقوب، ويحدد النطاق التصميمي الشائع للتصميم الجديد بين 8 و12. وتُعد هذه القيم إرشادات هندسية خاصة بالمصدر، وليست حدودًا عامة تنطبق على كل نظام سائل.
تُظهر هذه العلاقة أيضًا كيف تؤثر خصائص السوائل على تحديد حجم الموزع. فعند قطر ثقب ثابت ورقم ويبر مستهدف، يتطلب التوتر السطحي الأعلى سرعة مميزة أعلى، في حين أن الكثافة الأعلى للطور المتناثر تقلل من السرعة المقابلة. ولا يزال من الضروري التحقق من نقطة التشغيل المختارة في ضوء سلوك التفريغ الفعلي والقيود الهيدروليكية.
تصميم الألواح المثقبة وتوزيع التدفق
يقدم المرجع المرفق النطاقات النموذجية التالية لموزعات الألواح الغربالية.
| المعلمة | النطاق المرجعي |
|---|---|
| قطر الثقب | 3.2–6.4 ملم |
| المسافة بين الثقوب | 12.7–18.1 ملم |
| مجموع مساحة الثقوب مقسومًا على مساحة المقطع العرضي للعمود | 15%–25% |
| متوسط السرعة الخطية عبر الثقوب | 0.152–0.305 م/ث |
تُعد هذه القيم إرشادات أولية وليست مواصفات نهائية للمعدات. ويشير المصدر أيضًا إلى أن حجم الثقوب قد يكون له تأثير ضئيل نسبيًّا على معدل الاستخراج في العديد من الأنظمة، على الرغم من أن الثقوب الأصغر حجمًا يمكن أن تحسّن الأداء في الأنظمة التي تتميز بتوتر سطحي عالٍ.
لا تكفي المساحة الإجمالية للفتحات وحدها لإثبات التوزيع المتساوي. بل يجب تقييم عدد الفتحات، والمسافات الفاصلة بينها، وتصميمها، وسلوك الترطيب، وسرعة التصريف معًا لتحديد ما إذا كان الموزع يوفر تغطية كافية للمقطع العرضي.
التحقق من الموزع
يمكن للموزع أن يفي بمتطلبات التدفق الاسمية مع استمراره في إنتاج تدفق غير متساوٍ. وتشمل الأسباب المحتملة خصائص ترطيب غير مناسبة، وتدفقًا غير متسق عبر الفتحات، وانسدادًا جزئيًا، وتغطية غير كافية، وتغيرات في خصائص السائل.
يجب أن يربط التحقق بين تصميم نظام التوزيع والأداء في المراحل اللاحقة. إذا كان التوزيع غير متساوٍ، فيجب فحص تخطيط الفتحات وظروف التفريغ قبل تغيير إعدادات النبضات. وإلا، فقد يؤدي النبض الأقوى إلى تكثيف تفكك القطرات دون تصحيح سوء التوزيع الأساسي.
اختيار الحشوة من أجل نقل الكتلة والاستقرار الهيدروليكي

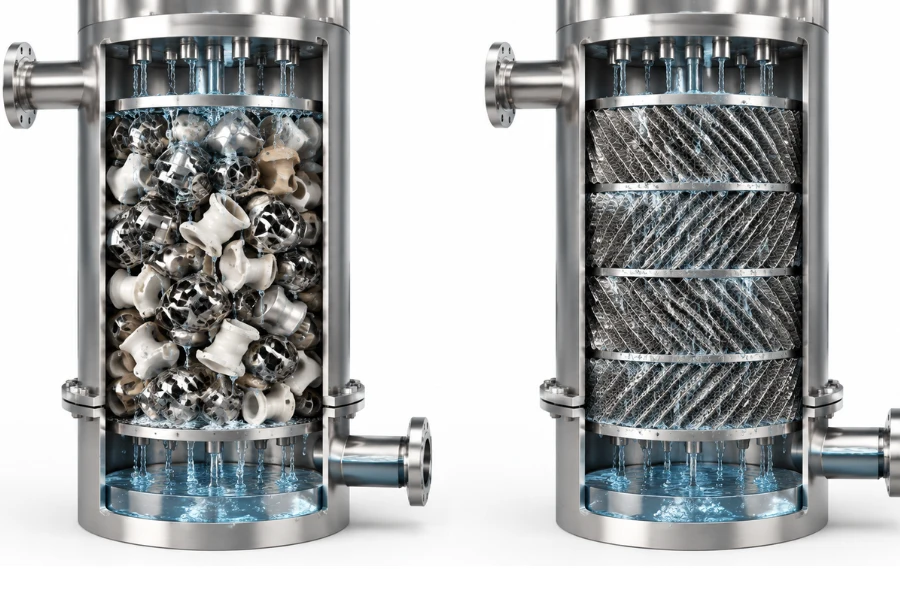

التعبئة العشوائية مقابل التعبئة الثابتة
يؤثر الحشو على حركة القطرات ومسارات التدفق والتلامس بين الأطوار في جميع أنحاء العمود. وتعتمد ملاءمته على الشكل الهندسي والمواد وخصائص السوائل وظروف التشغيل.
تشير المرجع المُرفق إلى أن الحشو العشوائي يمكن أن يتغير اتجاهه تحت تأثير النبضات، مما قد يؤدي إلى حدوث ظاهرة التوجيه. ويُعرض الحشو الثابت المصنوع من ألواح معدنية مموجة وموسعة كبديل للأعمدة النبضية لأنه يحافظ على ترتيب محدد.
| عامل الاختيار | التعبئة العشوائية | التعبئة الثابتة |
|---|---|---|
| الترتيب | تشغل العناصر الفردية طبقة مكدسة | تحافظ العناصر على شكل هندسي محدد |
| مشكلة محتملة في حالة النبض | قد يسهم إعادة التوجيه في توجيه | تقلل الهندسة الثابتة من خطر إعادة توجيه الحبيبات |
| الشاغل الرئيسي في التصميم | ترتيب العناصر وتوزيع التدفق | هندسة الممرات، والاستقرار الهيكلي، وتوزيع المراحل |
لا تُشكّل هذه المقارنة تصنيفًا عامًّا للأداء. فالاختيار يعتمد على مهمة الاستخلاص، وهندسة الحشو، وخصائص السائل، وما إذا كان العمود يعمل بنظام النبض أم لا. بالنسبة للتطبيقات التي تستخدم التعبئة المهيكلة, ، لا يزال من الضروري تقييم الشكل الهندسي الفعلي وسلوك الترطيب الطوري للنظام السائل-السائل المقصود.
الترطيب ومساحة السطح الفاصل
تؤثر مادة الحشو على كيفية تفاعل المراحل السائلة مع الأسطح الداخلية. ويشير التقرير المرجعي المرفق إلى أن حشو البولي إيثيلين، الذي لا يتبلل بالمحاليل المائية، قد وفر قدرات تدفق ومعدلات نقل كتلة أعلى مقارنةً بحشو السيراميك المبلل في الأنظمة التي تناولها المصدر.
لا ينبغي تعميم هذه النتيجة على كل تركيبة من حشوات البولي إيثيلين والسيراميك. فهي توضح أن قابلية المواد للترطيب يمكن أن تؤثر على الأداء، ويجب تقييمها بالنسبة لزوج الطور الفعلي.
السؤال التصميمي ذو الصلة هو: أي من المراحل هي التي تبلل الحشوة بشكل أساسي، وكيف يؤثر هذا السلوك على توزيع السائل، وتكوين القطرات، وحركة المراحل. كما أن توافق المواد وميلها إلى التلوث عاملان مهمان أيضًا، لأن الترسبات أو التدهور يمكن أن يغيرا مسارات التدفق الفعالة أثناء التشغيل.
الخلط العكسي، والتخزين المؤقت، والفيضان
يمكن لأعمدة الاستخلاص المعبأة والمزودة بصواني أن تحسّن أداء نقل الكتلة من خلال الحد من الاختلاط العكسي. ومع ذلك، تشير المرجع المُرفق إلى نطاق تطبيق ضيق نسبيًا لهذه التصاميم مقارنةً بأجهزة الاستخلاص المزودة بمحركات تقليب ميكانيكية.
تتناول هذه المرجع التطبيقات النموذجية التي تشمل:
- لزوجة السوائل التي تقل عن 5 سنتيمتر-بسكوين تقريبًا.
- توتر سطحي منخفض إلى متوسط، يتراوح عادةً بين 3 و20 داين/سم، أي ما يعادل 0.003–0.02 نيوتن/م.
- عمليات الفصل التي لا تتطلب أكثر من ثلاث إلى خمس مراحل توازن تقريبًا.
هذه القيم هي إرشادات أولية للاختيار مستمدة من المصدر، وليست حدود تشغيل عامة. وتعتمد الملاءمة الفعلية على نظام السوائل، وهندسة العمود، ومعدل الإنتاجية، وعملية الفصل المطلوبة.
حجم الاحتجاز للمرحلة المتناثرة هو الجزء من حجم العمود الذي تشغله المرحلة المتناثرة في وقت معين. وقد يصاحب ارتفاع حجم الاحتجاز زيادة في مساحة السطح الفاصل، لكنه لا يُعد مقياسًا مباشرًا لكفاءة الاستخلاص. كما أن التراكم المفرط قد يقلل من الهامش الهيدروليكي ويسهم في حدوث الفيضان.
تحدث حالة الفيضان عندما يتعذر الحفاظ على معدلات تدفق الطور المفروض في حالة التشغيل المستقر بالتيار المعاكس. ويمكن أن يؤدي تراكم الطور المتناثر إلى إعاقة حركة الطور المقابل، وزعزعة استقرار نمط التدفق، والحد من معدل الإنتاجية.
لذلك، ينبغي أن يأخذ اختيار الحشوة في الاعتبار، بشكل متكامل، مهمة الفصل، وخصائص المراحل، والإنتاجية المطلوبة، والخلط العكسي، والقدرة الهيدروليكية.
تصميم النبض ومعلمات التشغيل
تردد النبض، والسعة، وحجم النبض
يؤدي النبض إلى حركة تذبذبية للسائل بهدف تعزيز التلامس بين المراحل. ويحدد المعيار المرفق ثلاث معلمات.
- التردد هو عدد دورات النبض في وحدة الزمن.
- السعة هي المسافة بين الموضعين المتطرفين للسائل في العمود، وليست الشوط الميكانيكي لمولد النبضات.
- معدل تدفق الحجم النبضي هو حجم السائل الذي يتم إزاحته في الوحدة الزمنية الواحدة في ظل تأثير النبضة المحددة.
العلاقة هي
[
Q_{\mathrm{pulse}}=AfS_c
]
حيث (Q_{\mathrm{pulse}}) هو معدل التدفق الحجمي النبضي، و(A) هي سعة إزاحة السائل، و(f) هي التردد، و(S_c) هي مساحة المقطع العرضي للعمود.
تصف هذه القيمة الحركة التذبذبية، وليس معدل التدفق الصافي للعملية عبر العمود. كما أن السعة والتردد ليسا متبادلين. ويمكن أن تؤدي تركيبات مختلفة إلى الحصول على نفس معدل التدفق الحجمي النبضي المحسوب، مع فرض مسافات إزاحة وترددات دورات مختلفة.
كيف يؤثر النبض على انتقال الكتلة
يُشير المرجع المرفق إلى عدة آثار للنبض في أعمدة الاستخلاص المعبأة. فهو يمكن أن يقلل من حجم قطرات الطور المتناثر، ويزيد من كمية المادة المحتجزة، ويزيد من المساحة السطحية بين الطورين. كما يشير المصدر إلى انخفاض كبير في قيمة HETv بالنسبة للأنظمة التي تمت مناقشتها.
يُحتفظ بمصطلح «HETv» باعتباره المصطلح المصدر الأصلي، لأن المقتطف المقدم لا يحدد تعريفه الكامل. ولا ينبغي استبداله بصمت بمصطلح «HETP» أو أي مقياس آخر لارتفاع نقل الكتلة دون التحقق من المصطلح الأصلي.
لا تضمن هذه الآثار تحسناً متناسباً في الأداء الإجمالي لعملية الاستخلاص. ففي حين أن القطرات الأصغر حجماً يمكن أن تزيد من مساحة السطح البيني، إلا أن النتيجة النهائية تعتمد أيضاً على انتشار المادة المذابة، ووقت البقاء، وخصائص الطور، والخلط المحوري، وفصل الطور في اتجاه مجرى السائل.
المفاضلات المتعلقة بالنبض وحدود التشغيل
يمكن أن يؤدي النبض إلى تعزيز انتقال الكتلة مع انخفاض السعة الإنتاجية القصوى في بعض الأنظمة. ويشير المرجع المرفق على وجه التحديد إلى زيادة الميل نحو التميع وانخفاض السعة الإنتاجية القصوى في الأعمدة المعبأة النبضية.
| الهدف المتعلق بالأداء | الفائدة المحتملة | تقييد على الفحص |
|---|---|---|
| زيادة مساحة السطح الفاصل | يمكن أن توفر القطرات الأصغر مساحة تلامس أكبر | قد يؤدي التشتت المفرط إلى تعقيد عملية فصل الطور |
| تحسين نقل الكتلة | تجديد أكثر شمولاً للواجهة | قد يؤدي الخلط المحوري إلى تقليل القوة الدافعة الفعالة |
| زيادة فترة الانتظار | قد يتبقى المزيد من السائل المُشتت في منطقة التلامس | قد يؤدي التراكم المفرط إلى انخفاض الهامش الهيدروليكي |
| الحفاظ على معدل الإنتاجية | قد تؤدي ظروف النبض المناسبة إلى تحسين التلامس | قد تؤدي زيادة الشدة إلى تقريب العمود من حالة الفيضان |
تناولت دراسة على نطاق تجريبي لعمود استخلاص نبضي مملوء بالمواد المعبأة على شكل حرف L أنظمة محددة من المواد العضوية والماء، بما في ذلك خليط أسيتات البوتيل والماء، وخليط التولوين والماء. وفي ظل الظروف التي أُجريت فيها الاختبارات، كان انخفاض الضغط يعتمد على معدلات تدفق الطورين وشدة النبضات، في حين أدت زيادة شدة النبضات وتدفق الطور المتناثر إلى انخفاض السعة الإنتاجية القصوى.
تدعم هذه النتائج ضرورة تقييم انتقال الكتلة والقدرة الهيدروليكية معًا. ولا ينبغي تعميمها لتصبح علاقة عامة، لأن النتيجة تعتمد على نظام السوائل، وتكوين العمود، ونظام التشغيل.

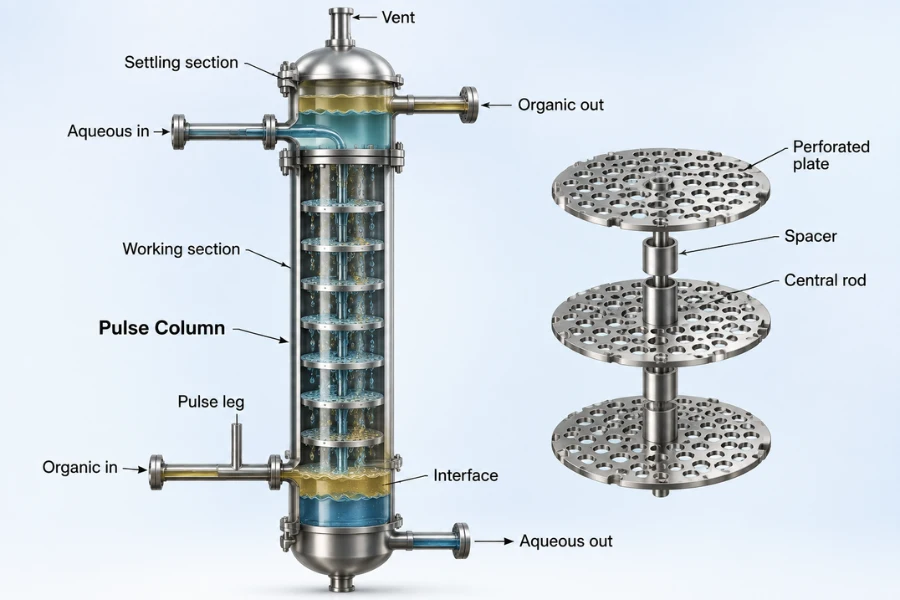

الأعمدة المعبأة النبضية والأعمدة ذات الألواح الغربالية
في العمود المعبأ النبضي، تؤثر هندسة الحشو على حركة القطرات ويمكن أن تؤدي إلى ظهور مسارات تدفق مفضلة. ويُعد خطر إعادة التوجيه العشوائي للحشو أحد الأسباب التي دفعت المرجع المُشار إليه إلى مناقشة الحشو الثابت المصنوع من المعدن الموسع المموج.
في عمود التقطير ذي الألواح المنخلية النبضية، تمتد الألواح المثقبة الأفقية عبر المقطع العرضي للعمود. ولا يستخدم الترتيب القياسي الموصوف في المرجع أنابيب هبوط من النوع الموجود في أعمدة التقطير التقليدية ذات الصواني المنخلية.
يعتمد الاختيار بين هذه التكوينات على مهمة الفصل، وخصائص السائل، ونطاق التشغيل، والسعة الهيدروليكية، ومتطلبات الصيانة. ولا ينبغي نقل بيانات الأداء الخاصة بتكوين ما إلى تكوين آخر دون التحقق من صحتها.
بالنسبة للأنظمة متعددة الأقسام، يوضح المرجع المرفق أيضًا إمكانية استخدام مولد نبضات واحد لعدة أعمدة قصيرة متصلة على التوالي. وقد يؤدي انخفاض الرأس الساكن إلى خفض متطلبات الطاقة، ولكن يجب تقييم هذا الترتيب في ضوء التصميم الفعلي للنظام وظروف التشغيل.
التصميم المتكامل والتوسع
يربط تسلسل التصميم العملي بين متطلبات العملية واختيار المكونات الداخلية والتحقق منها.
- حدد واجب الفصل. تحديد المكون المستهدف، ومستوى الاستخلاص أو النقاء المطلوب، والتباين المتوقع في المواد الأولية، ومتطلبات المذيبات.
- صِف كلتا المرحلتين. تحديد الكثافة، واللزوجة، والتوتر السطحي، وسلوك الترطيب، وتوافق المواد.
- حدد الطور المتناثر. يجب مراعاة معدلات التدفق في كل مرحلة، وخصائص السائل، والترتيب المقصود للتدفق المعاكس.
- تحديد حجم الموزع. قم بتقدير عدد الثقوب والسرعة، ثم تحقق من الترطيب وتوزيع الفتحات وتغطية المقطع العرضي.
- اختر نوع التغليف. تقييم الشكل الهندسي، والمواد، وتوزيع التدفق، ومخاطر الترسبات، والتوافق مع النبضات.
- تقييم النبض. تحديد ما إذا كانت هناك حاجة إلى زيادة شدة التلامس، وتقييم الإعدادات المقترحة للسعة والتردد.
- تحقق من الحدود الهيدروليكية. ربط معدلات تدفق الأطوار وإعدادات النبضات بانخفاض الضغط، ومقدار المادة المحتجزة، والتشبع، وفصل الأطوار.
- التحقق من صحة التصميم. استخدام الحسابات والاختبارات التجريبية لتحديد نطاق تشغيل مستقر قبل التوسع على نطاق تجاري.
كما يوفر هذا التسلسل أساسًا لاستكشاف الأعطال وإصلاحها. فإذا أدى النبض الأقوى إلى زيادة تفكك القطرات ولكنه أدى في الوقت نفسه إلى تدهور وضوح الطور عند المخرج، فيجب التحقق مما إذا كان الزيادة في المساحة السطحية بين الطورين يقابلها انخفاض في كفاءة الاندماج أو الانفصال. وإذا ارتفع انخفاض الضغط بالتوازي مع زيادة الحجم المحتجز، فيجب مقارنة معدلات تدفق كلا الطورين وإعدادات النبض قبل الاستنتاج بأن السبب هو «الفيضان».
الاختبار التجريبي واستكشاف الأعطال وإصلاحها
ينبغي أن يحدد الاختبار التجريبي ما إذا كان التكوين المختار يحقق الفصل المطلوب عبر نطاق التشغيل المقصود. وتكمن قيمة مصفوفة الاختبار في ربط ظروف التشغيل بالنتائج المقاسة.
| القياس | ما الذي يساعد على تحقيقه |
|---|---|
| خصائص الطور | ما إذا كان الاختبار يمثل نظام العملية المقصود |
| الهندسة الميكانيكية للموزع وظروف التفريغ | ما إذا كان التشتت الأولي متوافقًا مع الأساس التصميمي |
| تكوين العبوة | ما إذا كانت الهندسة والمواد تؤثران على توزيع التدفق |
| تردد النبض وسعته | كيف يرتبط الحركة المفروضة بنقل الكتلة والسلوك الهيدروليكي |
| انخفاض الضغط والحمولة | ما إذا كان الحمل الهيدروليكي يقترب من الحد الأقصى |
| تركيبات المدخل والمخرج | ما إذا كان الفصل المطلوب قد تحقق أم لا |
| فصل طور المخرج | سواء كان التجرّف أم ضعف الاندماج هو ما يحدّ من التشغيل في اتجاه مجرى النهر |
ينبغي تفسير هذه القياسات مجتمعة.
- إذا زاد انخفاض الضغط مع ارتفاع نسبة المحتجز، فيجب فحص تراكم الطور المتناثر والحمل الهيدروليكي.
- إذا تزامنت وجود قطرات أصغر مع انخفاض وضوح المخرج، فقم بتقييم ما إذا كان التشتت الأقوى يجعل فصل الطور أكثر صعوبة.
- إذا ظل انتقال الكتلة منخفضًا على الرغم من زيادة النبض، فيجب فحص مدى انتظام التوزيع ومسارات تدفق الحشو والتأثيرات المحتملة للخلط المحوري.
- إذا تباين الأداء بين عمليات التشغيل المتكررة، فتحقق مما إذا كان التكوين الداخلي يحافظ على نمط تدفق قابل للتكرار عبر نطاق التشغيل الذي تم اختباره.
ينبغي أن يحافظ التوسع في النطاق على سلوك العملية الذي تم التحقق من صحته، بدلاً من الاكتفاء بمجرد استنساخ نسبة هندسية. فقد تؤدي التغييرات في قطر العمود، والترتيب الداخلي، وظروف التشغيل إلى تغيير توزيع الأطوار، وسلوك القطرات، والقدرة الهيدروليكية.
قبل الشروع في التصميم التجاري، تأكد من أن نتائج التجربة الأولية تُظهر أداءً قابلاً للتكرار في عملية الفصل مع هامش هيدروليكي كافٍ. فالتركيبة التي لا تحقق هدف الفصل إلا بالقرب من حد تشغيلي غير مستقر قد لا توفر أساسًا موثوقًا للإنتاج الصناعي المستمر. DODGEN’s حلول تكنولوجيا العمليات يمكن دراستها في سياق هندسة العمليات ومتطلبات التوسع الصناعي.
قائمة مراجعة هندسية لأجزاء برج الاستخلاص الداخلية
- تم تحديد هدف الفصل، وتقلب المواد الأولية، ومتطلبات المذيبات.
- يتم تحديد الكثافة واللزوجة والتوتر السطحي والتوافق بين المواد.
- يُبرر استخدام الطور المتناثر والترتيب المعاكس للتيار.
- تم تقييم عدد فتحات الموزع، والسرعة، والتبليل، وتغطية المقطع العرضي.
- يتم توزيع كلتا المرحلتين بشكل مناسب عبر قسم التلامس.
- تتناسب هندسة الحشوة والمواد المستخدمة مع خصائص السائل وظروف التشغيل.
- يتم تأكيد تردد النبض وسعته من خلال الحسابات أو بيانات الاختبار.
- يتم تقييم حدود انخفاض الضغط، ومعدل الاحتجاز، وحدود الفيضان معًا.
- يتم تقييم أداء نقل الكتلة وفصل الطور عند المخرج معًا.
- تدعم النتائج الأولية نطاق التشغيل الصناعي المقترح.
تُستخدم قائمة المراجعة هذه كدعم لعملية مراجعة التصميم، لكنها لا تحل محل الحسابات الخاصة بالعملية، أو التقييم الهيدروليكي، أو الاختبارات التجريبية.
الخاتمة
يتطلب تصميم برج الاستخلاص تحقيق توازن بين أداء الفصل والاستقرار الهيدروليكي. وينبغي التحقق من صحة أبعاد الموزع واختيار الحشو وإعدادات النبضات وفقًا لخصائص السائل ومستوى الفصل المطلوب ونطاق التشغيل.
التكوين المفضل هو الذي يحقق مهمة الفصل مع الحفاظ على تدفق مستقر في اتجاه معاكس وفصل مقبول بين المراحل. وينبغي أن تحدد الحسابات الخاصة بالعملية والاختبارات التجريبية ما إذا كان من الممكن الحفاظ على هذا الأداء على نطاق صناعي.
