لماذا يؤدي الاختيار الخاطئ للمبخر إلى خسارة في المنتج
في عمليات المعالجة الكيميائية الحساسة للحرارة، يؤثر اختيار المبخر بشكل مباشر على استقرار المنتج، ومعدل الإنتاج، واستمرارية التشغيل.
في التطبيقات التي تتضمن واجهات برمجة التطبيقات (API)،, PLA المواد الوسيطة والمستخلصات النباتية، يرتبط ارتفاع درجة الحرارة أو طول مدة البقاء بما يلي:
- تحلل المركبات الفعالة
- تكوّن الجسيمات الملونة والشوائب
- تسارع تراكم الأوساخ، مما يؤدي إلى توقفات غير مخطط لها
يُلاحظ هذه الآثار بشكل روتيني في العمليات الصناعية، وتؤدي إلى انخفاض معدلات الاسترداد وزيادة متطلبات الصيانة.
تُستخدم أنظمة الأغشية المتساقطة عادةً في مثل هذه الحالات. ومع ذلك، فإن الأداء يعتمد على التوافق بين خصائص المواد وتصميم المعدات.
خصائص تشغيل أنظمة الأغشية المتساقطة في العمليات الحساسة للحرارة

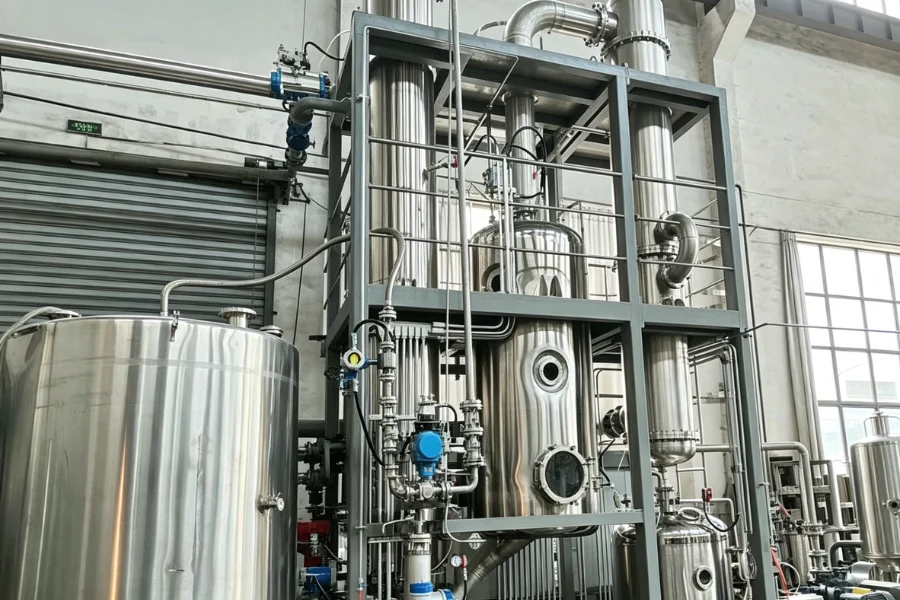

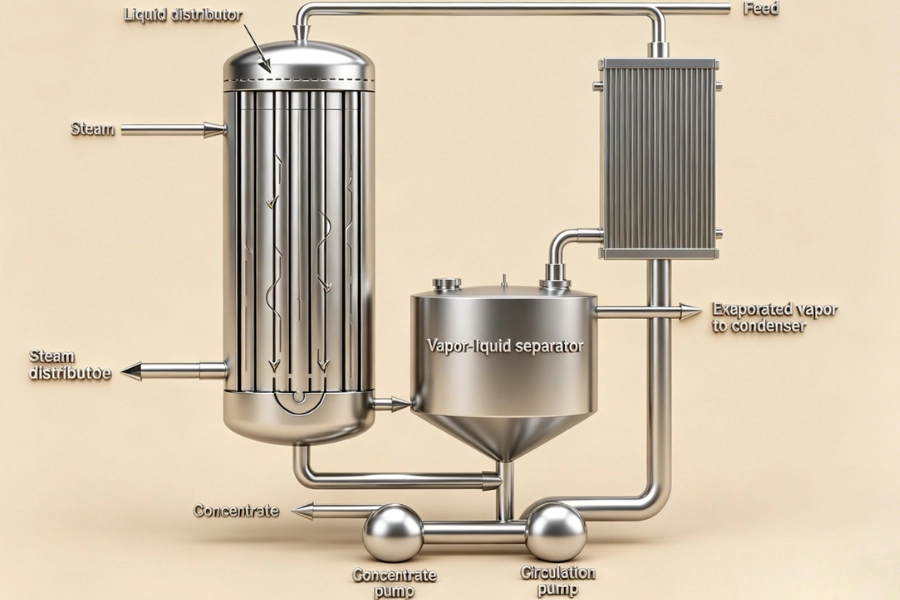

يقوم نظام الغشاء المتساقط بتوزيع السائل في الجزء العلوي من الأنابيب الرأسية، مكونًا غشاءً رقيقًا يتدفق إلى الأسفل بفعل الجاذبية بينما يتم توصيل الحرارة عبر جدار الأنبوب.
في العمليات الصناعية، يرتبط هذا التكوين بما يلي:
- يتراوح زمن البقاء عادةً بين 5 و30 ثانية
- انخفاض درجة الغليان تحت التفريغ، وغالبًا ما تتراوح بين 40 و70 درجة مئوية
- معاملات نقل حرارة عالية بسبب تدفق الطبقة الرقيقة
وترتبط هذه الخصائص بانخفاض التعرض للحرارة مقارنةً بأنظمة الغليان السائبة.
يعتمد استقرار الأداء على الحفاظ على توزيع متجانس للطبقة الرقيقة وتقليل الترسبات إلى أدنى حد ممكن على سطح نقل الحرارة.
الخصائص المادية التي تحدد اختيار المبخر
في الممارسة الصناعية، يتم تحديد اختيار المبخر بناءً على سلوك المادة وليس على تفضيل المعدات.
حد الاستقرار الحراري
تحدد درجة الحرارة القصوى المسموح بها قبل حدوث التدهور ضغط التشغيل المطلوب ونطاق درجة الحرارة.
بالنسبة للأنظمة التي تقل عتبات تدهور أدائها عن 60 درجة مئوية، يُعد التشغيل في بيئة فراغية أمرًا ضروريًا عادةً للحفاظ على سلامة المنتج.
مخطط اللزوجة
تُستخدم تكوينات الأغشية المتساقطة عمومًا مع السوائل ذات اللزوجة المنخفضة والمتوسطة.
- نطاق التشغيل المعتاد — أقل من 200 سنتيبوز
- نطاق موسع مع تصميم مُحسَّن — يصل إلى حوالي 1000 سنتيمتر-بوزي
يجب تقييم اللزوجة عند كل من التركيز عند المدخل والتركيز النهائي، حيث إن زيادة اللزوجة تقلل من استقرار الطبقة الرقيقة ونقل الحرارة.
ميل التلوث والتراكم الكلسي
يؤثر تراكم الأوساخ تأثيرًا مباشرًا على أداء نقل الحرارة.
تؤدي الترسبات المتراكمة على أسطح نقل الحرارة إلى انخفاض معامل نقل الحرارة الإجمالي، وتستلزم زيادة تعويضية في درجة حرارة الجدار للحفاظ على معدل التبخر.
غالبًا ما تتم معالجة المواد التي تتميز بميل عالٍ إلى التلوث باستخدام تكوينات بديلة، أو تتطلب تصميمًا محسنًا مضادًا للتلوث.
خصائص الرغوة
يختلف سلوك الترغية اختلافًا كبيرًا بين الأنظمة الكيميائية الحيوية والأنظمة التي تحتوي على مواد خافضة للتوتر السطحي.
قد يؤدي الرغوة المفرطة إلى:
- خسائر التزامن
- انخفاض كفاءة فصل البخار عن السائل
وعادةً ما يتم تحقيق التخفيف من خلال تصميم أجهزة الفصل والتحكم في العمليات.
محتوى المواد الصلبة وسلوك التبلور
قد تؤثر المواد الصلبة العالقة أو التبلور في مراحله المبكرة على توزيع السائل وتكوين الطبقة الرقيقة.
في مثل هذه الحالات، يتم تقييم تقنيات المعالجة المسبقة أو تقنيات التبخير البديلة للحفاظ على استقرار التشغيل.
الحالات التي لا يمكن فيها استخدام أنظمة الطلاء بالغشاء المتساقط
لا تنطبق تكوينات الأغشية المتساقطة بشكل عام.
في الممارسة الصناعية، يتم اختيار الأنظمة البديلة في ظل الشروط التالية:
- تتجاوز اللزوجة حوالي 1000 سنتيبوينز أثناء المعالجة
- تتطور الترسبات أو الترسبات الكلسية بسرعة عند مستويات التركيز المنخفضة
- تحدث عملية التبلور داخل المبخر
- تحتوي مجاري التغذية على كميات كبيرة من المواد الصلبة العالقة
في ظل هذه الظروف، عادةً ما يتم استخدام أنظمة الدوران القسري أو أنظمة الغشاء المُمسح.
ميزات التصميم التي تدعم التشغيل الحساس للحرارة
يعتمد أداء النظام على تنفيذ التصميم.
نظام توزيع السوائل
يلزم توزيع السائل بشكل متساوٍ للحفاظ على تغطية مستمرة بالغشاء.
يؤدي التوزيع غير الكافي إلى ظهور مناطق جافة موضعية، مما يؤدي بدوره إلى ارتفاع درجة الحرارة وتراكم الرواسب.
عادةً ما تحافظ التصميمات الصناعية على توزيع مستقر عند 30–40 في المائة من الحمل الاسمي.
هندسة نقل الحرارة
تشمل التكوينات النموذجية للأنابيب ما يلي:
- الطول — 4–8 أمتار
- القطر — 25–65 ملم
يؤدي زيادة طول الأنبوب إلى زيادة المساحة السطحية، ولكنه يثير أيضًا اعتبارات تتعلق بانخفاض الضغط. ويحقق تحسين التصميم التوازن بين هذين العاملين.
تكوين نظام التفريغ
تُصمم أنظمة التفريغ بناءً على الحمل الكلي للغاز، بما في ذلك الغازات غير القابلة للتكثف.
تؤدي سعة التفريغ غير الكافية إلى ارتفاع درجة حرارة الغليان وما يرتبط بذلك من تعرض حراري.
اختيار المواد
يتم تحديد مادة التصنيع بناءً على مقاومة التآكل ومتطلبات العملية.
- الأسطح الملامسة للمنتج — عادةً ما تكون من الفولاذ المقاوم للصدأ SUS316L أو أعلى
- أسطح اللحام — تم تشطيبها لتلبية متطلبات CIP و GMP
يؤثر اختيار المواد على كل من المتانة ونقاء المنتج.
تأثير التلوث وتدابير مكافحته
يُعد تراكم الأوساخ أحد العوائق التشغيلية الرئيسية.
مع تقدم التلوث:
- ينخفض معامل انتقال الحرارة
- ارتفاع درجات حرارة التسخين المطلوبة
- تزداد مخاطر تدهور المنتج
التخفيف القائم على التصميم
- الحفاظ على معدل الترطيب الأدنى، والذي يزيد عادةً عن 70 في المائة من التدفق التصميمي
- تطبيق التلميع الكهربائي على الأسطح الداخلية
- تحسين عملية إعادة التدوير عند الحاجة
التحكم التشغيلي
- تنفيذ إجراءات التنظيف والتعقيم (CIP) المجدولة
- مراقبة انخفاض الضغط والأداء الحراري
- تطبيق إجراءات التنظيف المناسبة
ترتبط إدارة التلوث ارتباطًا مباشرًا بموثوقية النظام على المدى الطويل.
معايير اختيار تكوين الطاقة
يتم تقييم تصميم الطاقة من حيث الحساسية الحرارية وتكلفة التشغيل على حد سواء.
أنظمة ذات تأثير واحد
- اقتصاد Steam — ما يقارب 0.8–1.0
- زمن بقاء أقل مقارنةً بالأنظمة متعددة المراحل
يُستخدم في العمليات الصغيرة الحجم أو شديدة الحساسية.
أنظمة متعددة التأثيرات
- انخفض استهلاك البخار بنسبة تتراوح بين 30 و50 في المائة تقريبًا لكل تأثير إضافي
- يُستخدم في عمليات مستمرة على نطاق واسع
ومع ذلك، فإن التأثيرات الإضافية تزيد من إجمالي زمن البقاء وتقلل من التدرجات الحرارية.
أنظمة MVR
تعمل تقنية إعادة ضغط البخار الميكانيكية على إعادة استخدام طاقة البخار وتقليل الطلب الخارجي على البخار.
يعتمد تطبيق ذلك على هيكل تكاليف الطاقة وحجم المحطة.
مقارنة بين تكوينات المبخر
| الإعدادات | زمن البقاء | الملاءمة الحرارية | نطاق اللزوجة | التقييد |
|---|---|---|---|---|
| نظام الغشاء المتساقط | 5–30 ثانية | عالية | حتى حوالي 1000 سنتيمتر-بوزي | حساسية التلوث |
| نظام الأفلام الصاعد | 1–3 دقائق | معتدل | منخفض اللزوجة | تدرج درجة الحرارة |
| نظام الدوران القسري | 5–15 دقيقة | معتدل | تصل إلى حوالي 5000 سنتيبوز | فترة إقامة طويلة |
| نظام الطبقة الرقيقة المسحوبة | <10 ثوانٍ | عالية | لزوجة عالية جدًّا | تكلفة رأسمالية عالية |
تُستخدم أنظمة الطبقة المتساقطة عادةً في الحالات التي تتسم بالحساسية الحرارية واللزوجة المعتدلة.
آليات الفشل الناتجة عن الاختيار الخاطئ للمبخر
عادةً ما تتبع أنماط الأعطال التي يتم رصدها في العمليات الصناعية تسلسلاً ثابتاً:
- يؤدي التوزيع غير المتساوي إلى ظهور مناطق جافة
- يؤدي ارتفاع درجة الحرارة الموضعي إلى حدوث التلوث
- انخفاض أداء نقل الحرارة
- ترتفع درجة حرارة التسخين للحفاظ على السعة
- يحدث تدهور في المنتج
يؤدي هذا التسلسل إلى انخفاض المحصول وزيادة وتيرة الصيانة.
إطار عمل اختيار المبخر خطوة بخطوة
الخطوة 1 — تحديد حدود المواد
حدد:
- منحنى التحلل الحراري
- تغير اللزوجة عبر نطاق التركيز
الخطوة 2 — حساب حمل التبخر
تحديد معدل التبخر المطلوب بناءً على مادة التغذية والتركيز المستهدف.
الخطوة 3 — تحديد إعدادات الطاقة
تقييم ساعات التشغيل وتكلفة الطاقة لتحديد ما إذا كان من الأفضل استخدام نظام أحادي التأثير أو متعدد التأثيرات أو نظام MVR.
الخطوة 4 — التأكد من متطلبات الامتثال
التقييم:
- متطلبات التنظيف
- معايير المواد
- تشطيب السطح
الخطوة 5 — تقييم التكامل في المراحل اللاحقة
يجب أن يتوافق أداء التبخير مع العمليات اللاحقة مثل التبلور أو التجفيف.
تأثير التبخر على المعالجة اللاحقة
يحدد التبخير شروط التغذية للمعالجة اللاحقة.
تؤثر التغيرات في درجة الحرارة والتركيز على:
- عائد التبلور
- نقاء المنتج
- استقرار العملية
في الأنظمة الصناعية، يتم تقييم اختيار المبخر عادةً في إطار سلسلة العملية بأكملها، وليس كوحدة منفصلة.
المشكلات التشغيلية الشائعة وطرق التخفيف من حدتها
- المناطق الجافة — الحفاظ على معدل تغذية مناسب ونظام توزيع نظيف
- تكوّن الرغوة — تعديل تصميم الفاصل أو استراتيجية الجرعات
- جرف البخار — زيادة كفاءة الفصل
- عدم استقرار الفراغ — صيانة المكثف ومعدات الفراغ
- انخفاض السعة — مراقبة التلوث ونقل الحرارة
ملخص عملية الاختيار
يتم تحديد اختيار نظام الغشاء المتساقط للمعالجة الكيميائية الحساسة للحرارة بناءً على ما يلي:
- خصائص المواد
- متطلبات العملية
- تكوين الطاقة
- التكامل مع الأنظمة اللاحقة
وعندما تتوافق هذه العوامل، توفر تكوينات الغشاء المتساقط تبخيرًا مستقرًا عند درجات حرارة منخفضة مع كفاءة عالية.
يعتمد أداء النظام على التنفيذ الهندسي وليس على فئة المعدات وحدها.
