정의
A 열교환기 이는 가열, 냉각, 응축 또는 기화를 위해 두 유체 간에 열에너지를 전달하는 데 사용되는 장치입니다. 대부분의 열교환기에서 유체들은 고체 벽이나 열전달 표면에 의해 분리되어 있어, 서로 직접 혼합되지 않은 상태에서 한 유체에서 다른 유체로 열이 전달될 수 있습니다.
그러나 일부 설계 방식에서는 열교환을 위해 유체 간의 직접적인 접촉을 허용하기도 한다.
열교환기 화학 공장, 석유 정제 시설, 발전 시스템, 냉동 설비 및 산업 제조 공정에서 가장 널리 사용되는 공정 장비 중 하나입니다.
기본 작동 원리
열교환기의 주요 기능은 고온 유체에서 저온 유체로 열을 전달하는 것입니다.
작동 원리에 따라 열교환기는 일반적으로 다음과 같이 분류됩니다:
- 표면(간접 접촉) 열교환기
- 재생형 열교환기
- 직접 접촉식 열교환기
이 중 간접 접촉 방식은 공정 스트림 간의 오염을 방지하면서도 효율적인 열전달이 가능하기 때문에 산업 공정 분야에서 가장 널리 사용됩니다.
일반적인 열교환기 유형
열교환기는 그 용도에 따라 다음과 같이 분류할 수 있습니다:
- 쿨러
- 히터
- 응축기
- 기화기
또한 구조와 열전달 표면 설계에 따라 분류될 수도 있습니다.
일반적인 예로는 다음과 같은 것들이 있습니다:

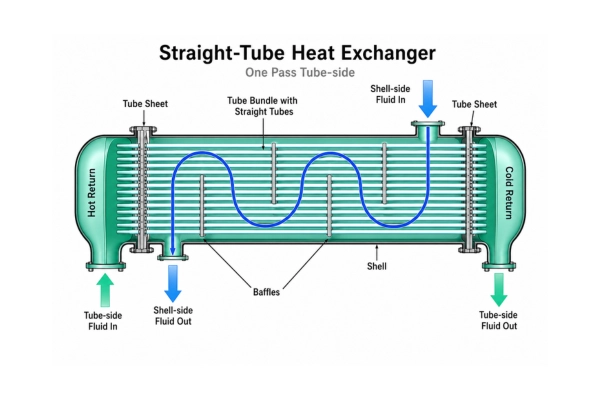

- 쉘 앤 튜브 열교환기
- 판형 열교환기
쉘 앤 튜브식 열교환기는 내구성이 뛰어나고 고온·고압 환경을 견딜 수 있어 화학 공정 분야에서 널리 사용됩니다. 반면, 컴팩트한 설계와 높은 열전달 효율이 요구되는 경우에는 판형 열교환기가 주로 선택됩니다.
산업 분야 적용
열교환기는 산업 공정 시스템에서 매우 중요한 역할을 합니다.
일반적인 애플리케이션은 다음과 같습니다:
화학 공정
사료 예열, 반응기 온도 제어, 용매 회수 및 제품 냉각에 사용됩니다.
석유화학 사업
대량의 열 에너지를 효율적으로 전달해야 하는 정제, 증류 및 탄화수소 처리 시스템에 적용됩니다.
냉동 및 냉각 시스템
공정 유체에서 열을 제거하고 안정적인 작동 조건을 유지하는 데 사용됩니다.
에너지 회수
폐열을 회수하고 전반적인 에너지 효율을 높이기 위해 열교환기가 자주 설치됩니다.
엔지니어링 고려 사항
열교환기를 선정할 때, 엔지니어들은 일반적으로 다음 사항을 평가합니다:
- 열전달 요구 사항
- 작동 온도 및 압력
- 유체의 물성
- 오염 경향
- 내식성
- 유지보수 접근성
적절한 장비 선정은 공정 효율, 운영 비용 및 장기적인 신뢰성에 상당한 영향을 미칠 수 있습니다.
화학 플랜트에서는 에너지 소비를 줄이고 공정 경제성을 높이기 위해 열 통합 전략이 효율적인 열교환기 네트워크에 의존하는 경우가 많습니다.
관련 용어
- 열전달
- 응축기
- 기화기
- 원자로 냉각
- 프로세스 통합
